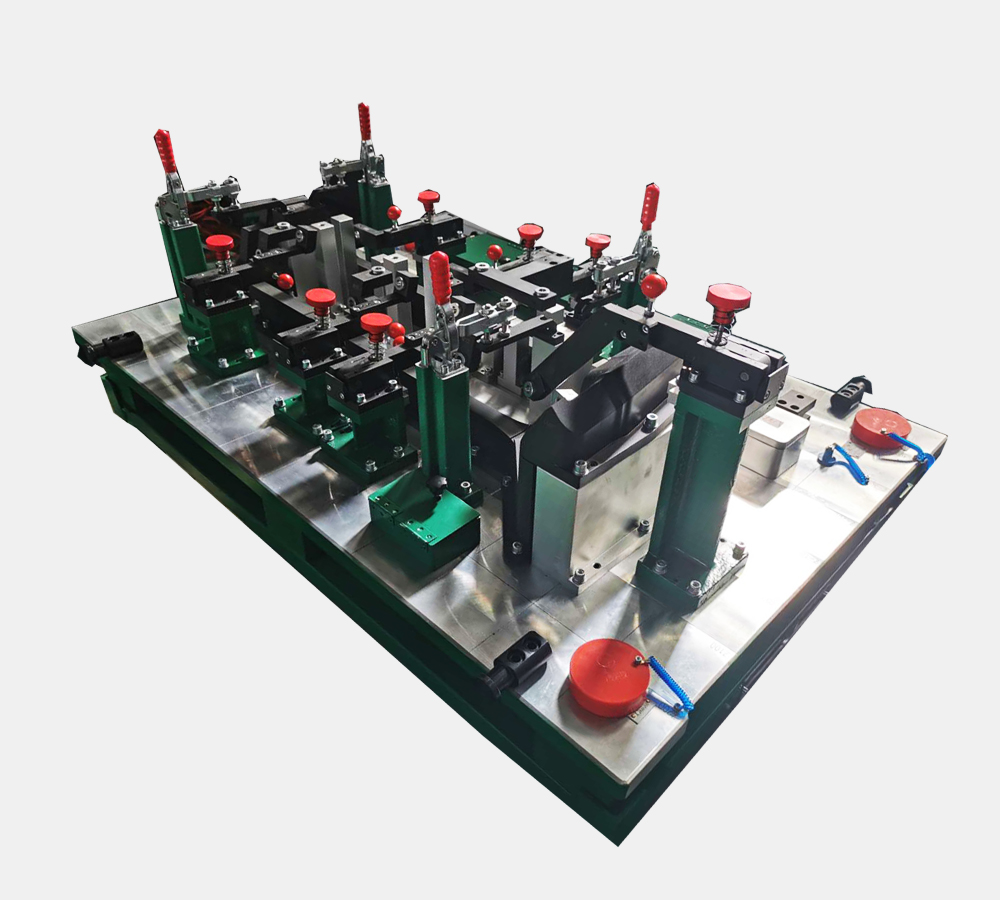

上海汽車檢具-鐵框測量支架檢具
2020/10/20
| 產品型號 | 零件名稱 | 零件圖號 | 檢具名稱 | 檢具編號 | 版本 | ||||||||||||||||||||
| AU581-1CS | AU581-鐵框 | 1775563 | AU581-鐵框測量支架檢具 | 1775563 | A02 | ||||||||||||||||||||
| 檢具組成示意圖（俯視圖） | 3 | 將A1-A4壓鉗壓緊后，使用CMM測量產品MP1-MP16檢測點。 | |||||||||||||||||||||||
|
|||||||||||||||||||||||||
| 4 |
將MP1-MP24活動支撐面推至上位后，將MP1-MP24壓鉗壓緊，使用CMM測量產品MP17-MP24檢測點以及其他被測要素。 |
||||||||||||||||||||||||
| 5 | 檢測完成后，將壓緊器打開，功能件歸位，取下產品，清理檢具臺面。 | ||||||||||||||||||||||||
| 序號 | 操作步驟 | ||||||||||||||||||||||||
| 1 | 檢查檢具附件（主定位B1/B2 、副定位C、是否缺少，然后將檢具調整至非工作狀態，OK進行下一步。 | ||||||||||||||||||||||||
| 2 | 定位：將產品B1/B2/C定位銷對準檢具相對應定位孔平穩的放置在檢具上，并且零貼A1-A4定位面，插入B1/B2/C定位銷，依次壓緊A1-A4夾鉗，使零件無晃動現象，完成零件定位。 | ||||||||||||||||||||||||
