上海汽車檢具后玻璃前托板

零件名稱：后玻璃前托板

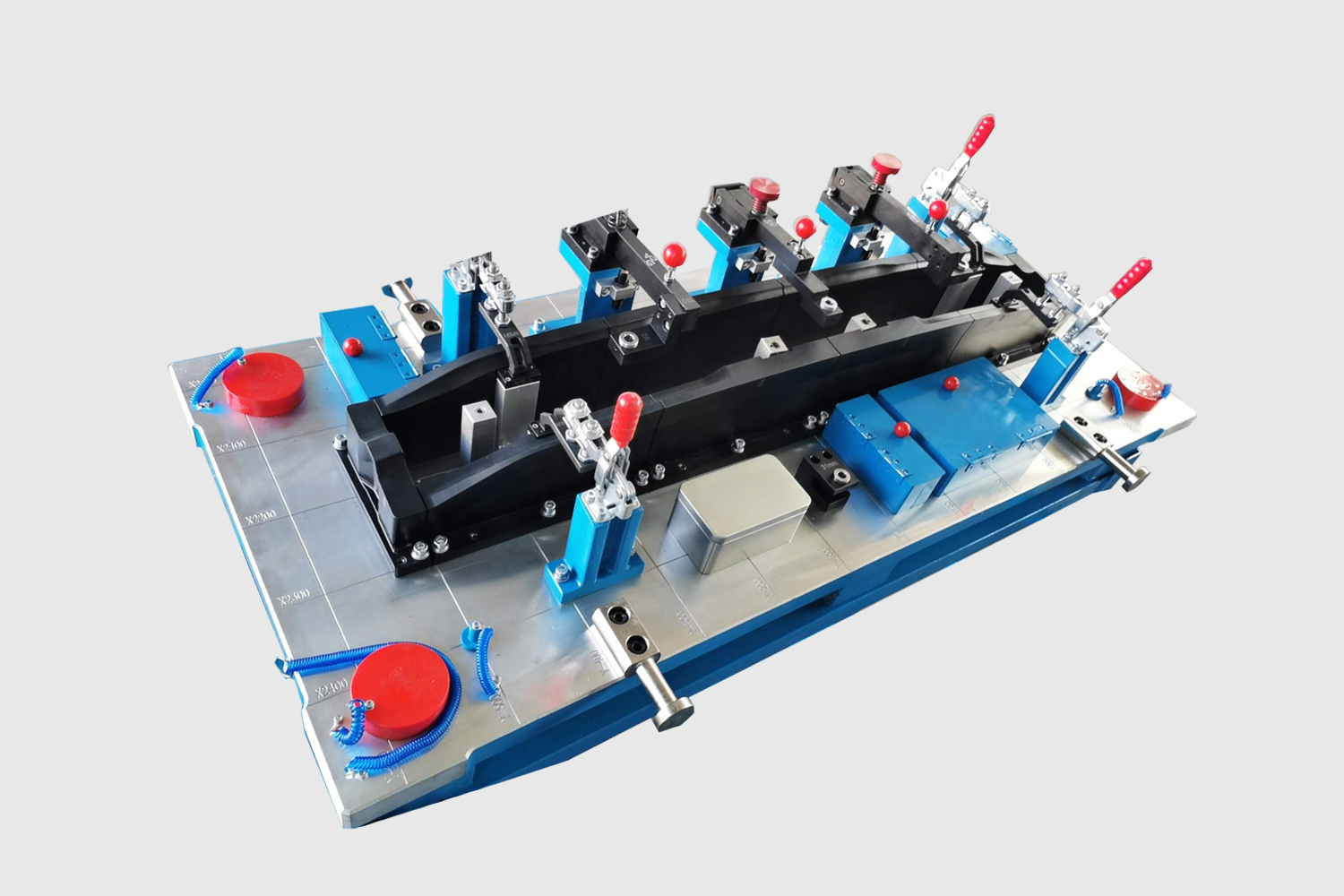

檢具名稱：LC02-03-后玻璃前托板檢具

操作步驟

1、檢查檢具附件（主定位A1-A4 B、 C、通止規T?2.4-Z?3.6、T?1.0-Z?3.0， 面差規0/-1.0，±0.75是否缺少，然后將檢具調整至非工作狀態，OK進行下一步。

2、定位：將產品平穩的放在A1-A4定位面上，對準B、C定位孔，分別插入B、C定位銷。再壓緊A1-A4夾鉗，使零件無晃動現象，完成零件定位。

3、面差檢測1：使用通止規T1.0-Z3.0檢測產品非玻璃貼合面與模擬塊之間的間隙，在公差內為合格，反之為不合格。

4、面差檢測2：使用通止規T1.0-Z3.0檢測產品非玻璃貼合面與模擬塊之間的間隙，在公差內為合格，反之為不合格。

5、弧面檢測1：使用±0.75的齊平規檢測產品折彎邊與模擬塊齊平面公差，在公差范圍內為合格，反之為不合格。

6、弧面檢測2：使用0/-1.0的齊平規檢測產品邊線與模擬塊齊平面公差，在公差范圍內為合格，反之為不合格。
